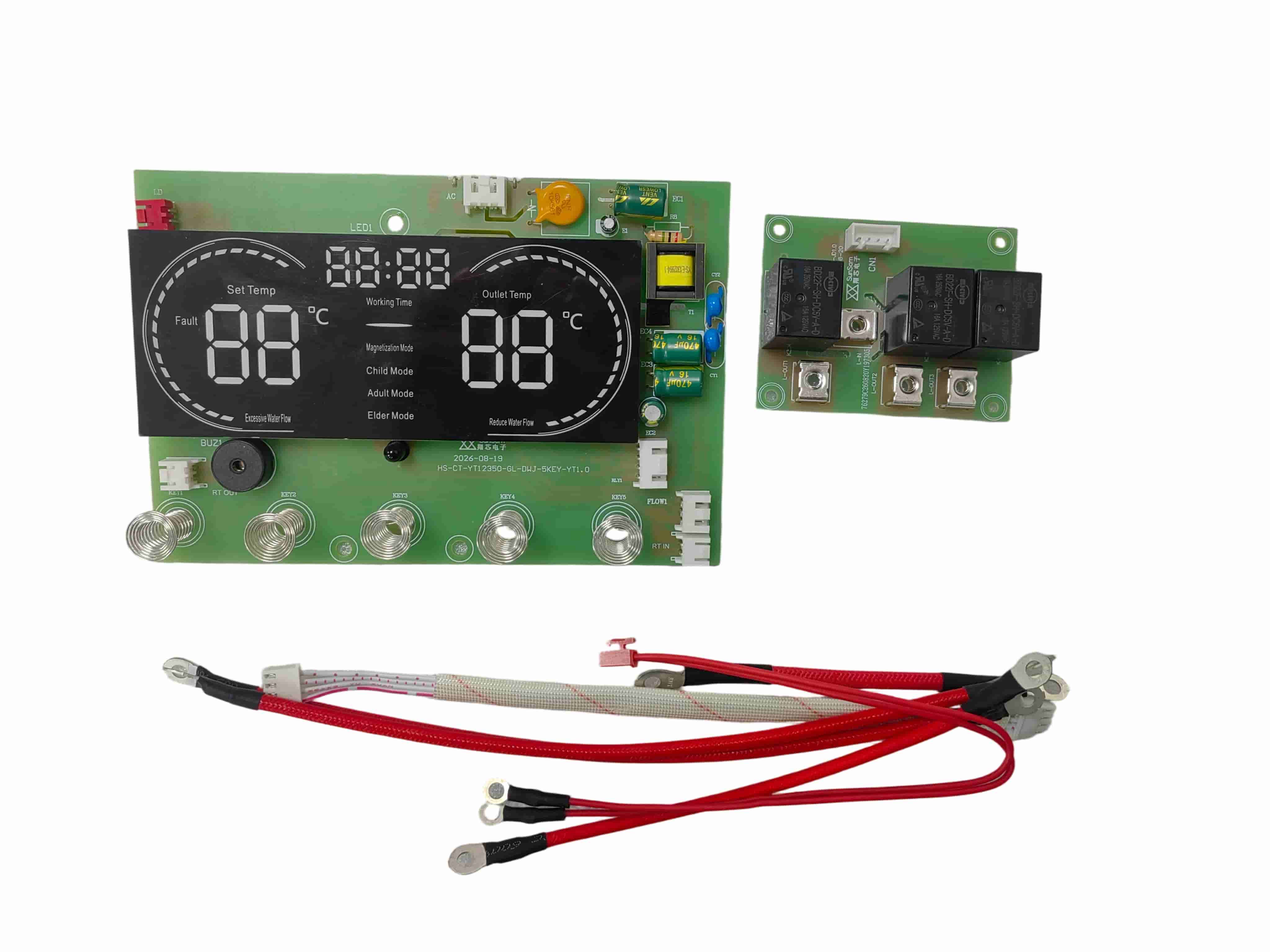

CT12350 তাত্ক্ষণিক বৈদ্যুতিক ওয়াটার হিটার PCBA

CT12350 ইনস্ট্যান্ট ইলেকট্রিক ওয়াটার হিটার PCBA

CT12350 ইন্সট্যান্ট ইলেকট্রিক ওয়াটার হিটার PCBA হল একটি ইন্টিগ্রেটেড কন্ট্রোল সলিউশন যা 220 V, 6 kW ইনস্ট্যান্ট ওয়াটার-হিটিং সিস্টেমের জন্য তৈরি করা হয়েছে। এটি এক PCBA-তে স্টেজড হিটিং কন্ট্রোল, ওয়াটার-ফ্লো ডিটেকশন, টেম্পারেচার রেগুলেশন, LED ডিসপ্লে কন্ট্রোল এবং একাধিক ফল্ট-সুরক্ষা ফাংশনকে একত্রিত করে।

পরিবারের তাত্ক্ষণিক বৈদ্যুতিক ওয়াটার হিটার এবং কাস্টমাইজড হট-ওয়াটার অ্যাপ্লায়েন্সের জন্য ডিজাইন করা, CT12350 বিভিন্ন OEM এবং ODM প্রকল্পগুলির জন্য হার্ডওয়্যার, ফার্মওয়্যার, প্রদর্শন এবং ইন্টারফেস কাস্টমাইজেশন সমর্থন করে।

সেভেন পাওয়ার লেভেল সহ 6 কিলোওয়াট হিটিং কন্ট্রোল

পরীক্ষিত সুইচ-মোড পাওয়ার সাপ্লাই সংস্করণটি 50 Hz এ AC 150–280 V থেকে কাজ করে। AC 220 V এর রেট করা ভোল্টেজে, PCBA সর্বাধিক 6,000 W এর হিটিং লোড সমর্থন করে এবং তিনটি হিটিং আউটপুট গ্রুপকে নিয়ন্ত্রণ করে।

আরও নমনীয় তাপমাত্রা নিয়ন্ত্রণ প্রদানের জন্য সাতটি শক্তি স্তর উপলব্ধ:

- লেভেল 1: 1,400 ওয়াট

- লেভেল 2: 2,200 ওয়াট

- লেভেল 3: 2,400 ওয়াট

- লেভেল 4: 3,600 ওয়াট

- লেভেল 5: 3,800 ওয়াট

- লেভেল 6: 4,600 ওয়াট

- লেভেল 7: 6,000 ওয়াট

মাল্টি-লেভেল হিটিং ডিজাইন কন্ট্রোলারকে অপারেটিং মোড, জলের তাপমাত্রা এবং গরম করার চাহিদা অনুযায়ী একটি উপযুক্ত আউটপুট নির্বাচন করতে দেয়।

বুদ্ধিমান ধ্রুবক-তাপমাত্রা নিয়ন্ত্রণ

CT12350 ওয়াটার হিটার কন্ট্রোল বোর্ড 30-55°C এর সামঞ্জস্যযোগ্য তাপমাত্রা পরিসীমা প্রদান করে। একটি 50 kΩ NTC তাপমাত্রা সেন্সর তাপমাত্রা সনাক্তকরণ এবং নিয়ন্ত্রণ প্রতিক্রিয়ার জন্য ব্যবহৃত হয়।

এআই মোডে, পিসিবিএ স্বয়ংক্রিয়ভাবে ইনলেট জলের তাপমাত্রা অনুযায়ী একটি উপযুক্ত পাওয়ার স্তর এবং লক্ষ্য তাপমাত্রা নির্বাচন করে। পরীক্ষার রিপোর্টে নথিভুক্ত ইনলেট-তাপমাত্রার অবস্থার অধীনে প্রোগ্রাম করা AI তাপমাত্রা সেটিংস 39°C থেকে 45°C পর্যন্ত।

তিনটি তাপমাত্রা মোড সুবিধাজনক অপারেশন জন্য উপলব্ধ:

- চাইল্ড মোড: 38°C

- প্রাপ্তবয়স্ক মোড: 42°C

- সিনিয়র মোড: 45°C

কন্ট্রোলার স্বয়ংক্রিয় ক্রমাঙ্কন এবং ধ্রুবক-তাপমাত্রার পরামিতিগুলির মেমরি সমর্থন করে। 25°C এর একটি খাঁড়ি তাপমাত্রা এবং 1.5 L/min এবং 3 L/min এর প্রবাহের হারে রেকর্ড করা নমুনা পরীক্ষার উপর ভিত্তি করে, পরিমাপ করা আউটলেট তাপমাত্রা পরীক্ষিত সেটপয়েন্টগুলিতে প্রায় ±2°C এর মধ্যেই ছিল।

জল-প্রবাহ সক্রিয়করণ এবং স্ট্যান্ডবাই নিয়ন্ত্রণ

PCBA হিটিং কন্ট্রোল প্রক্রিয়া শুরু করে যখন সনাক্ত করা জলের প্রবাহ প্রায় 1.5 L/মিনিটে পৌঁছায়। প্রবাহ প্রায় 1.3 লি/মিনিট কমে গেলে উত্তাপ বন্ধ হয়ে যায়।

যখন কোন জল প্রবাহ সনাক্ত করা হয় না, নিয়ামক প্রায় দুই সেকেন্ড পরে স্ট্যান্ডবাই প্রবেশ করে। একটি কী টিপে বা জলের প্রবাহ পুনরুদ্ধার করে প্রদর্শনটি পুনরায় সক্রিয় করা যেতে পারে। এই কন্ট্রোল লজিক প্রকৃত পানির চাহিদার সাথে গরম করার কাজকে সমন্বয় করতে সাহায্য করে।

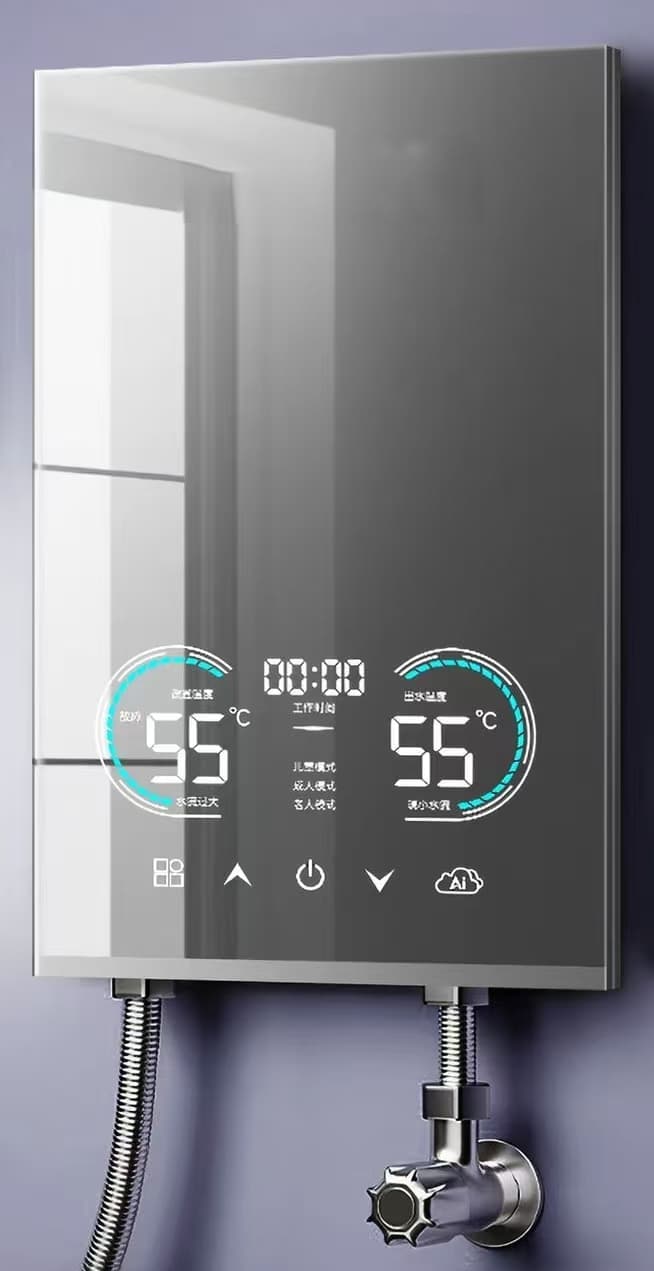

টাচ কন্ট্রোল এবং LED ডিসপ্লে

CT12350 ইনস্ট্যান্ট ইলেকট্রিক ওয়াটার হিটার PCBA পাঁচটি প্রধান নিয়ন্ত্রণ কী প্রদান করে:

- শক্তি

- তাপমাত্রা বা শক্তি বৃদ্ধি

- তাপমাত্রা বা শক্তি হ্রাস

- এআই

- মোড নির্বাচন

স্পর্শ-নিয়ন্ত্রণ ইন্টারফেস একটি পৃষ্ঠ-মাউন্ট করা 4 মিমি গ্লাস প্যানেল বা একটি 2 মিমি প্লাস্টিকের প্যানেলের মাধ্যমে কাজ করতে পারে, যা যন্ত্রপাতি প্রস্তুতকারককে বিভিন্ন ফ্রন্ট-প্যানেল ডিজাইন বিকাশ করতে দেয়।

LED ডিসপ্লে উপস্থাপন করতে পারে:

- আউটলেট জল তাপমাত্রা

- তাপমাত্রা সেট করুন

- অপারেটিং সময়

- গরম করার অবস্থা

- পাওয়ার-অন স্ট্যাটাস

- নির্বাচিত অপারেটিং মোড

- ফল্ট কোড

প্রদর্শন আইকন এবং ইন্টারফেস বিন্যাস পণ্য চেহারা এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে.

একাধিক ফল্ট-সুরক্ষা ফাংশন

CT12350 তাত্ক্ষণিক বৈদ্যুতিক ওয়াটার হিটার অ্যাপ্লিকেশনের জন্য বেশ কয়েকটি নিয়ন্ত্রণ এবং ত্রুটি-নির্ণয়ের ফাংশন অন্তর্ভুক্ত করে।

যখন আউটলেটের তাপমাত্রা 63 ডিগ্রি সেলসিয়াসে পৌঁছায়, তখন নিয়ামক স্বয়ংক্রিয়ভাবে একটি পাওয়ার লেভেল দ্বারা গরম করার আউটপুট কমিয়ে দেয়। যদি তাপমাত্রা 65 ডিগ্রি সেলসিয়াসে পৌঁছায় বা তার বেশি হয়, তাহলে E4 ওভার-টেম্পারেচার অ্যালার্ম সক্রিয় হয় এবং গরম করা বন্ধ হয়ে যায়। তাপমাত্রা 55 ডিগ্রি সেলসিয়াসের নিচে নেমে যাওয়ার পরে স্বাভাবিক অপারেশন আবার শুরু হতে পারে।

নিয়ামক এছাড়াও সমর্থন করে:

- E1 ফুটো ফল্ট অ্যালার্ম এবং গরম করার কাটা বন্ধ

- E2 আউটলেট তাপমাত্রা সেন্সর ওপেন-সার্কিট বা শর্ট-সার্কিট সুরক্ষা

- তাপমাত্রা সেন্সর ফল্ট সাফ করার পরে স্বয়ংক্রিয় পুনরুদ্ধার

- সহজ পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ফল্ট-কোড প্রদর্শন

চূড়ান্ত সুরক্ষা কার্যকারিতা সম্পূর্ণ যন্ত্রের নকশা, সেন্সর, তারের, গরম করার সিস্টেম এবং অন্যান্য সুরক্ষা উপাদানগুলির উপর নির্ভর করে।

প্রধান প্রযুক্তিগত বিশেষ উল্লেখ

| পরামিতি | স্পেসিফিকেশন |

|---|---|

| পণ্যের মডেল | CT12350 |

| পণ্যের ধরন | তাত্ক্ষণিক বৈদ্যুতিক ওয়াটার হিটার PCBA |

| কন্ট্রোল বোর্ড ডিজাইন | বিচ্ছিন্ন ইন্টিগ্রেটেড কন্ট্রোল বোর্ড |

| অপারেটিং ভোল্টেজ | AC 150–280 V, 50 Hz |

| রেট ভোল্টেজ | AC 220 V |

| সর্বাধিক গরম করার লোড | 6,000 W |

| হিটিং কন্ট্রোল আউটপুট | 3টি দল |

| পাওয়ার লেভেল | 7 স্তর |

| তাপমাত্রা সেটিং রেঞ্জ | 30–55°C |

| অ্যাক্টিভেশন ফ্লো রেট | 1.5 লি/মিনিট |

| শাট-অফ প্রবাহ হার | 1.3 লি/মিনিট |

| তাপমাত্রা সেন্সর | 50 kΩ NTC 25°C |

| প্রিসেট মোড | শিশু 38°C, প্রাপ্তবয়স্ক 42°C, সিনিয়র 45°C |

| টাচ প্যানেল সামঞ্জস্য | 4 মিমি গ্লাস বা 2 মিমি প্লাস্টিক প্যানেল |

| অপারেটিং তাপমাত্রা | −15°C থেকে 65°C |

| অপারেটিং আর্দ্রতা | 10%–95% RH |

নমুনা পরীক্ষা এবং কর্মক্ষমতা যাচাই

নমুনা যাচাইয়ের সময়, সুইচ-মোড পাওয়ার সাপ্লাই সংস্করণটি অস্বাভাবিক কর্মক্ষমতা ছাড়াই AC 280 V তে অবিচ্ছিন্নভাবে আট ঘন্টা কাজ করে। সিস্টেমটি 65 ডিগ্রি সেলসিয়াস এবং 90% আপেক্ষিক আর্দ্রতার পরীক্ষার পরিবেশে আট ঘন্টার জন্যও কাজ করে।

এই ফলাফলগুলি পরীক্ষিত নমুনা এবং নির্দিষ্ট পরীক্ষার শর্তগুলির সাথে সম্পর্কিত। PCBA গ্রাহকের সম্পূর্ণ ওয়াটার হিটারে একত্রিত হওয়ার পরে চূড়ান্ত বৈদ্যুতিক, পরিবেশগত এবং সুরক্ষা বৈশিষ্ট্যগুলি আবার যাচাই করা উচিত।

OEM এবং ODM PCBA কাস্টমাইজেশন

CT12350 কাস্টমাইজড তাত্ক্ষণিক বৈদ্যুতিক ওয়াটার হিটার প্রকল্পগুলির জন্য একটি রেফারেন্স নিয়ন্ত্রণ প্ল্যাটফর্ম হিসাবে ব্যবহার করা যেতে পারে। উপলব্ধ ইঞ্জিনিয়ারিং এবং উত্পাদন পরিষেবাগুলির মধ্যে রয়েছে:

- PCBA হার্ডওয়্যার ডিজাইন

- এমবেডেড ফার্মওয়্যার উন্নয়ন

- হিটিং-কন্ট্রোল লজিক কাস্টমাইজেশন

- প্রদর্শন এবং স্পর্শ-ইন্টারফেস কাস্টমাইজেশন

- সংযোগকারী এবং তারের জোতা অভিযোজন

- তাপমাত্রা এবং প্রবাহ-সেন্সর মিল

- কম্পোনেন্ট সোর্সিং

- SMT এবং DIP সমাবেশ

- কার্যকরী পরীক্ষা

- প্রোটোটাইপ এবং ব্যাচ উত্পাদন

প্রকল্প মূল্যায়নের জন্য, গ্রাহকরা প্রয়োজনীয় অপারেটিং ভোল্টেজ, গরম করার শক্তি, পণ্যের মাত্রা, ডিসপ্লে ডিজাইন, সেন্সর স্পেসিফিকেশন, ওয়্যারিং ডায়াগ্রাম এবং লক্ষ্য সুরক্ষা মান সরবরাহ করতে পারে।

অ্যাপ্লিকেশন

CT12350 কন্ট্রোল প্ল্যাটফর্ম এর জন্য উপযুক্ত:

- পরিবারের তাত্ক্ষণিক বৈদ্যুতিক ওয়াটার হিটার

- তাত্ক্ষণিক বৈদ্যুতিক ঝরনা ওয়াটার হিটার

- কমপ্যাক্ট ওয়াল-মাউন্ট করা ওয়াটার হিটার

- বাথরুম এবং রান্নাঘর গরম জলের যন্ত্রপাতি

- কাস্টমাইজড OEM এবং ODM জল গরম করার সিস্টেম

আপনি যদি একটি 220 V ইনস্ট্যান্ট ওয়াটার হিটার তৈরি করেন এবং একটি কাস্টমাইজযোগ্য 6 কিলোওয়াট নিয়ন্ত্রণ PCBA প্রয়োজন হয়, তাহলে আপনার পণ্যের স্পেসিফিকেশন, অঙ্কন বা বিদ্যমান নমুনাগুলির সাথে SunSam-এর সাথে যোগাযোগ করুন। আমাদের প্রকৌশল দল নিয়ন্ত্রণের প্রয়োজনীয়তাগুলি মূল্যায়ন করতে পারে এবং একটি উপযুক্ত PCBA উন্নয়ন এবং উত্পাদন প্রস্তাব প্রস্তুত করতে পারে।
